❤️ 3D - 姓名鑰匙圈
🔹 中文姓名鑰匙圈
- 在書局或紀念品商店，常常可以看到姓名鑰匙圈，如果能有一個與自己名字相關的鑰匙圈裝飾，一定很特別。
- 以下是學生的姓名鑰匙圈設計作品：
-
接下來，我們會以「一個中文字」的姓名為主題，來設計鑰匙圈的裝飾。
🔸 打洞練習
- 鑰匙圈裝飾為了固定的功能，需要在上面打出一個洞。
- 打洞的操作與一個哆啦A夢的道具很像。在漫畫人物哆啦A夢的百寶袋中，有一個神奇的道具是「超空間割刀」。
- 它可以在任何地方做出超空間櫥櫃，用來儲存物品，當作保險箱用。又名「儲物箱刀片」。
- (資料來源:1)
- 接下來，我們先來練習在3D物件上打洞。
-

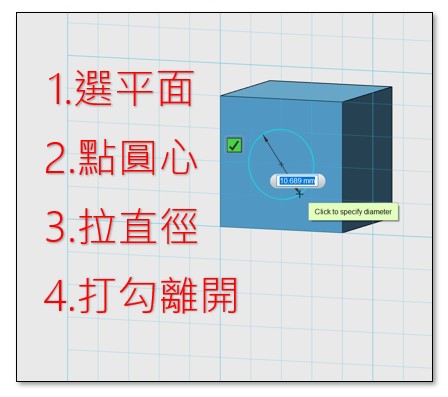

這邊的操作動作很多，同學們要仔細聽講，並認真練習。我們會先在平面上畫出圓形草圖。
-

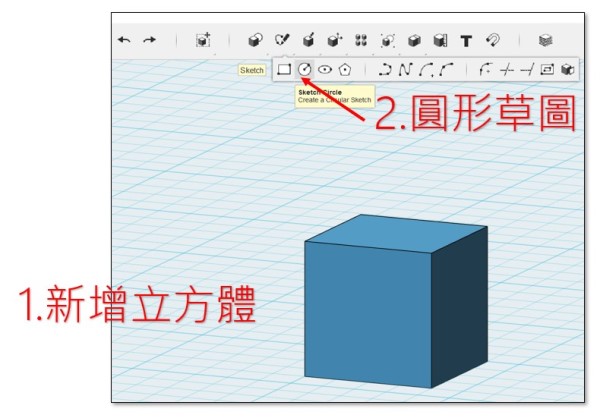

一開始，先找到圓形草圖的功能。
-
-
接下來，畫出圓形草圖的形狀。
-
-

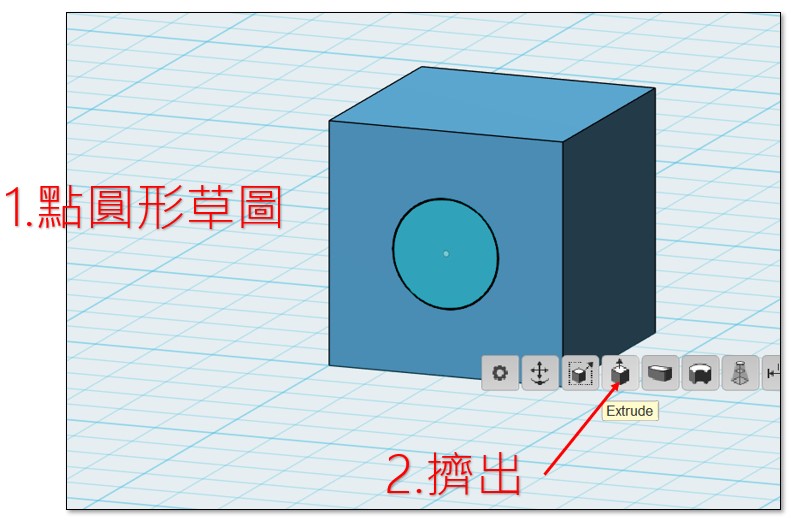

再來，找到擠出Extrude的功能(齒輪選單)
-
-

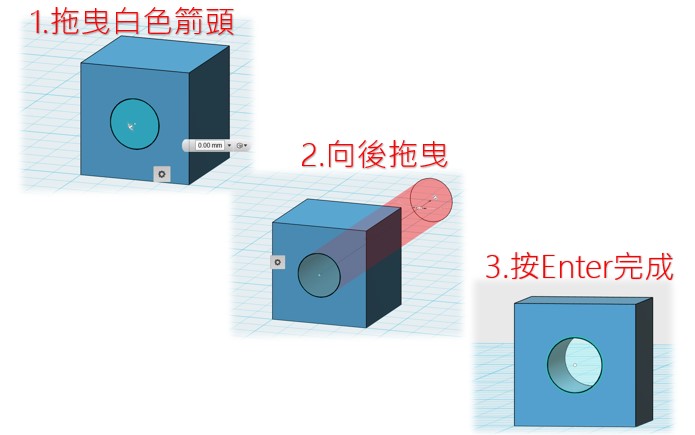

最後滑鼠拖曳拉出，完成打洞的練習。(可以多打幾個洞)
-
🔹 文字草圖
- 接下來，開始正式的姓名鑰匙圈設計。
- 中文姓名鑰匙圈建議以「1個中文字」為佳，要選擇哪一個字呢？
- 姓名鑰匙圈是要給我自己？還是要送給家人呢？
- 姓名鑰匙圈可以用在什麼地方？
-

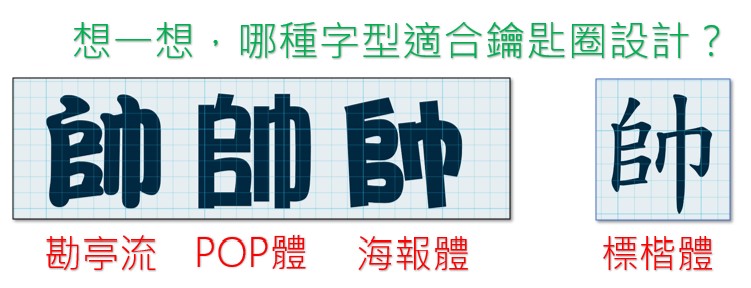

電腦中的文字有不同的字型，有的字型粗，有的字型細，各有不同的風格。
-
-

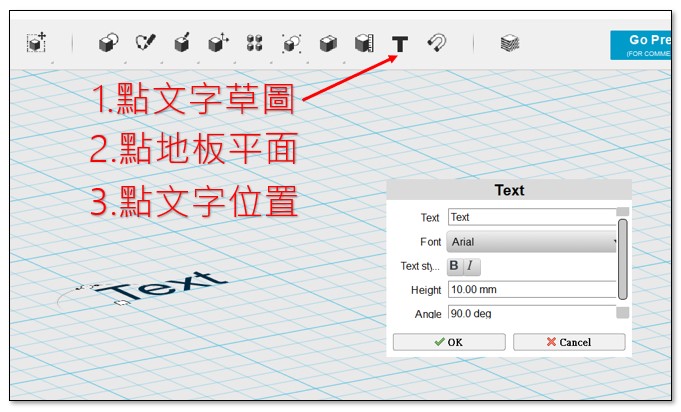

決定內容與字型之後，接下來要準備文字草圖。
-
-

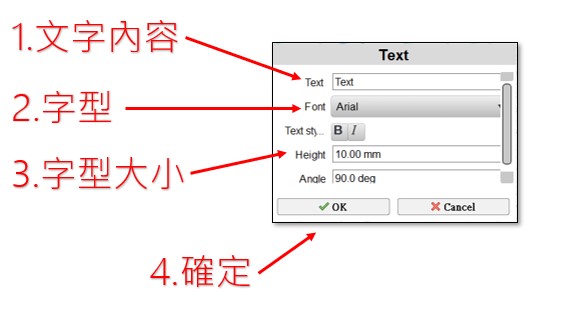

設定文字的草圖內容，填入「文字內容」、擇擇「字型」，字型大小填「40」mm。
-
-

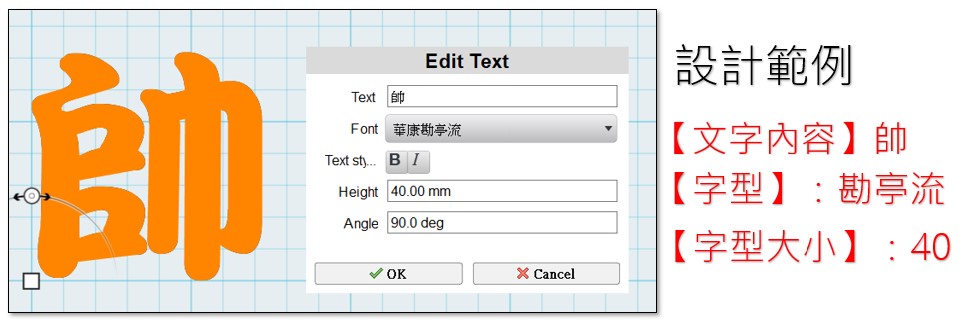

完成後的文字草圖設計如下，請做出你自己的設計：
-

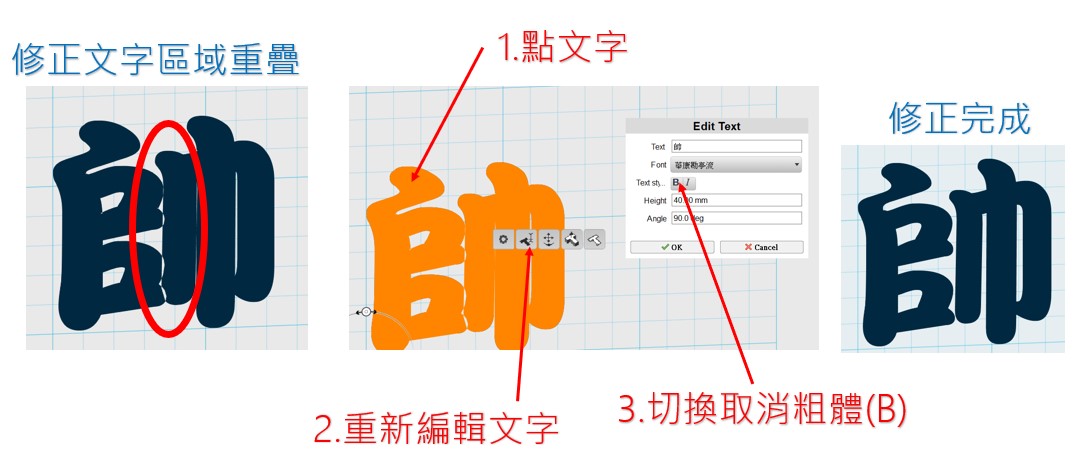

- 注意！若有發生以下筆劃重疊的情形，請重新編輯文字並切換取消粗體。
-
🔸 擠出成形

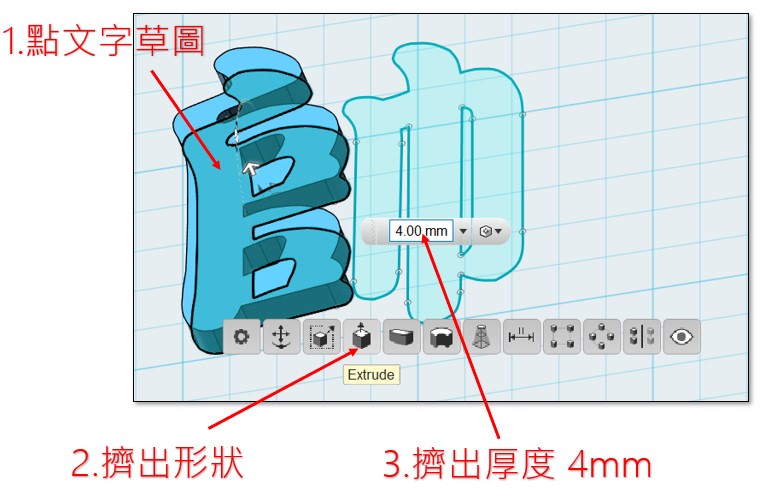

有了草圖，就可以擠出成形了。

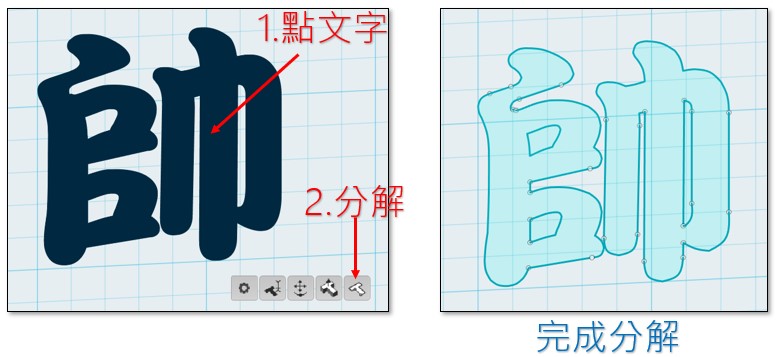

- 123D Design對於中文字型，常會無法擠出。所以在確認文字無認後，要做出分解的動作。分解後，文字就無法重新編輯。未連接的文字及部首，則會被分解開來。
-
- 擠出時，物件擠出的高度是4mm。
-

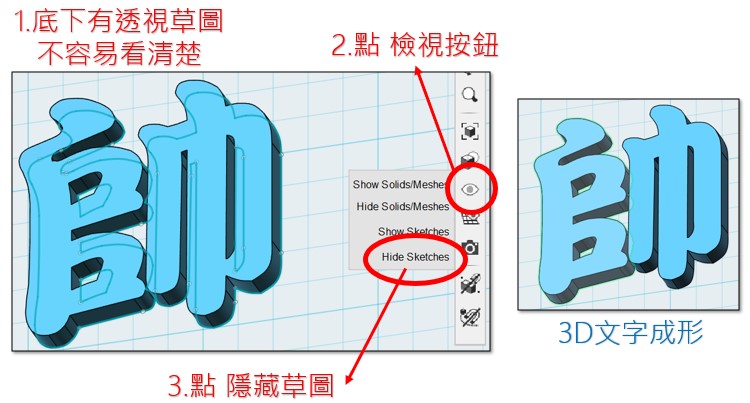

- 擠出的文字物件，因底下草圖透視的關係，會不容易看清楚，所以要做隱藏草圖的動作。
-
🔹 打洞設計

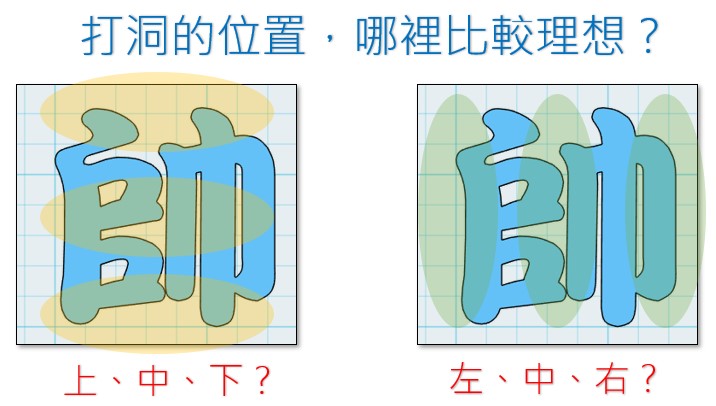

- 因為鑰匙圈的裝飾，會以鐵環或珠鏈穿過，所以接下來要來打洞，但是洞的位置要打在哪裡呢？
-

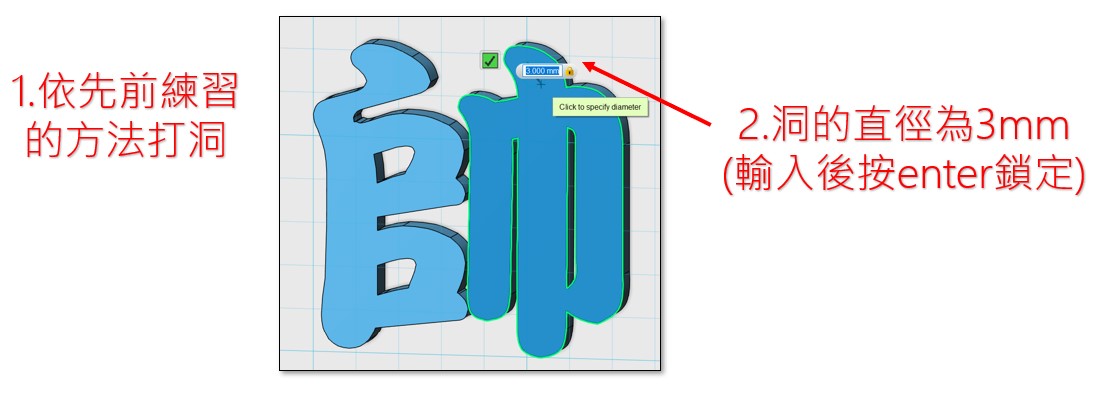

- 鐵環或珠鏈的直徑大約是2.5mm左右，所以洞的直徑3mm就可以了。
-
🔸 鏤空補線

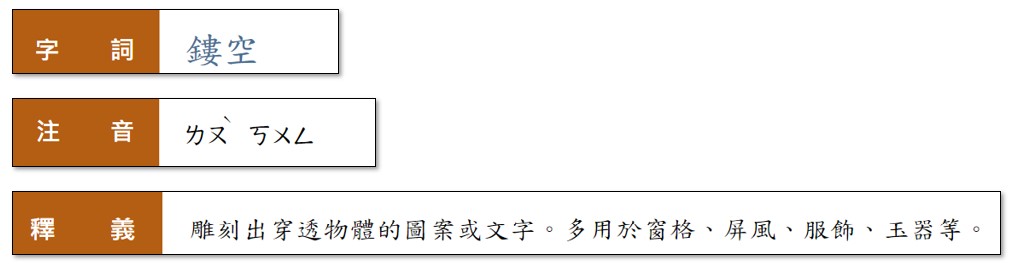

- 姓名鑰匙圈裝飾是一種鏤空設計。什麼是鏤空呢？
- ( 資料來源:2)
-
在藝文課的紙雕勞作中，常常可以看到鏤空的設計。
-
-
( 資料來源:3)
-

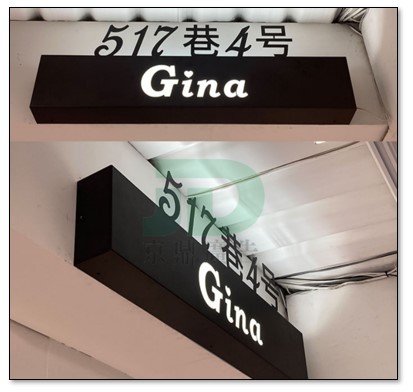

在街道上的廣告看板，經由鏤空設計，變成美麗的燈箱。
-
-
( 資料來源:4)
-

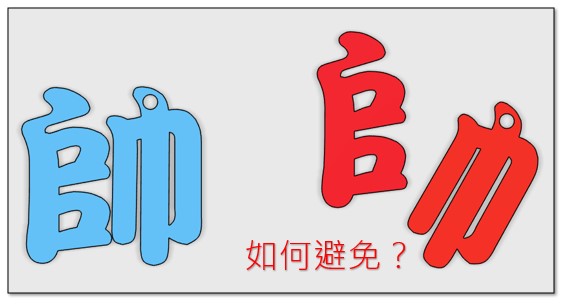

鏤空的設計可能會發生如下圖的情形，要如何避免呢？
-
-

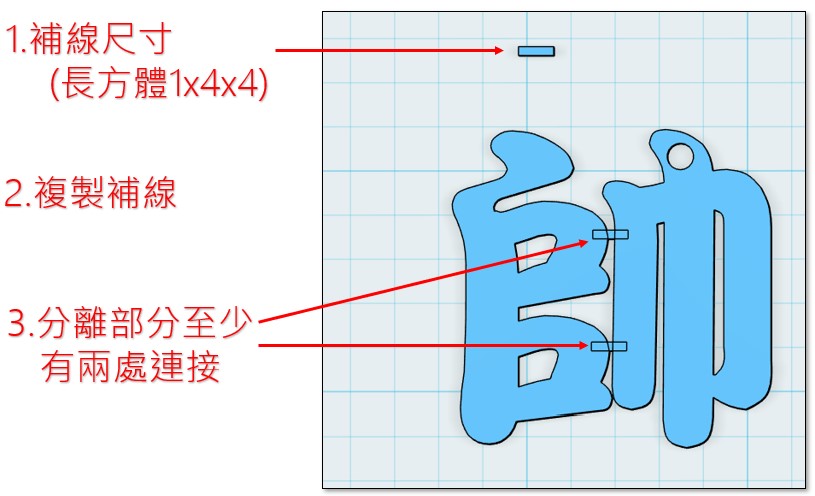

我們使用細的「補線」，讓鏤空的筆劃不會分開。
-
🔹 姓名鑰匙圈與3D列印
設計好的姓名鑰匙圈，可以用3D列印的方式做出成品。看看3D列印是如何做出姓名鑰匙圈。
🔸 延伸設計 英文姓名鑰匙圈
- 如果要設計英文的姓名鑰匙圈裝飾，要怎麼設計呢？

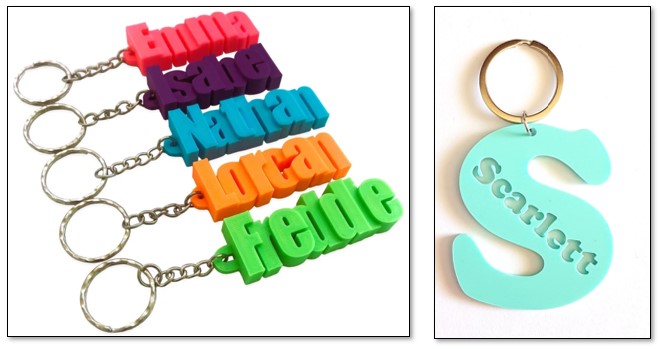

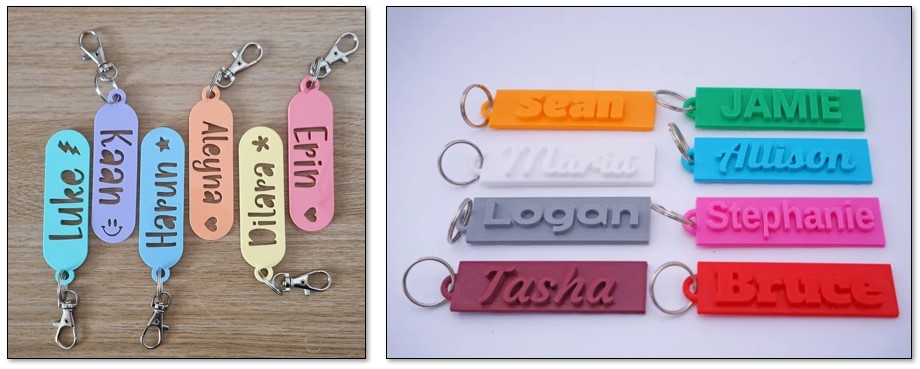

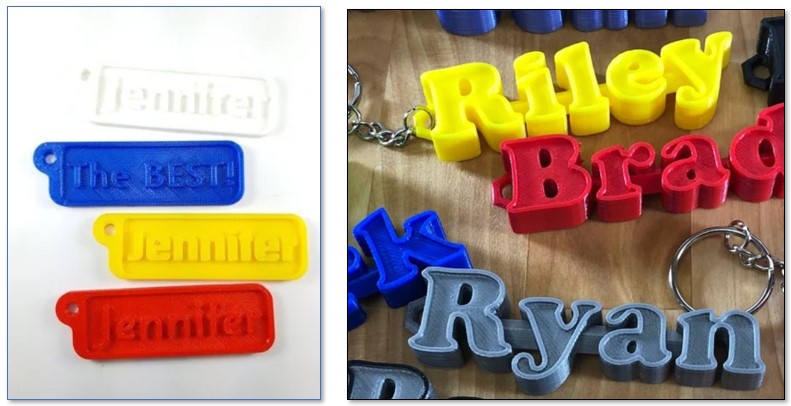

- 參考下面的幾種形式，說說看，這些設計有什麼不同：
-
-
-
( 資料來源:5)
-
想一想，依前面學到的經驗，在設計英文姓名鑰匙圈，需要注意什麼？
-
- 大小尺寸
-
- 字體選擇
-
- 穿洞設計
-
- 有無需要連接
-
動手做做看，設計出獨一無二的英文姓名鑰匙圈。
-
